什么是LLC电源

LLC电源概述

LLC电源，全称Lambertson-Larsen-Chuang电源，是一种基于谐振变换器拓扑的电源转换技术。它利用电感与电容的谐振特性，实现电能的有效转换，并具备软开关的特点，能够降低开关损耗，提高电源的效率和功率密度1 2 3 4 5 6[7][8][9][10][11][12][13][14][15][16][17][18][19][20]。

LLC电源的定义和特性

LLC电源是一种DC/DC电源变换器，它通过控制开关频率来维持输出端电压的稳定性。其特点包括：

实现原边开关管的零电压开通(ZVS)和副边整流二极管的零电流关断(ZCS)，从而减少开关损耗6[14][16]。

在谐振频率下，电路的电感性和电容性相互抵消，使得电路表现为纯电阻性，从而提高能量转换效率4 5[13][15]。

谐振变换器可以在较高的功率密度下工作，因为谐振效应使得所需的电感值减小，从而减小了电源的体积和重量3 5 6。

LLC电源的应用领域

LLC电源由于其出色的高效率和小型化的特点，在多个领域得到了应用：

高性能的个人电子产品，如笔记本电脑、智能手机和平板电视的电源适配器5 6。

电动车辆和可再生能源应用，如太阳能发电和风力发电的电力转换系统5 6。

工业电源系统，如焊接机和UPS（不间断电源）设备5 6。

LLC电源的工作原理

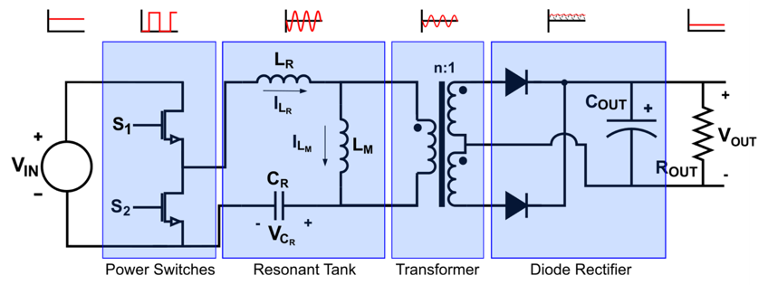

LLC电源主要由四个部分组成：电源开关、谐振腔、变压器和二极管整流器。在工作过程中，MOSFET功率开关将直流电压转换为高频交流电，该电通过谐振腔，由谐振电感和谐振电容进行谐振振荡，并通过变压器进行电压转换，最后由二极管整流器将交流电转换为稳定的直流电输出1 2 3 4 5 6[7][8][9][10][11][12][13][14][15][16][17][18][19][20]。

LLC电源

电源开关

电源开关可以使用全桥或半桥拓扑来实现，每种拓扑都有自己的输出波形特点。全桥拓扑适用于高功率应用，而半桥拓扑则在成本和实施上有优势1 2。

谐振腔

谐振腔是由电感和电容组成的，它可以工作在不同的谐振频率下。谐振频率是谐振电感和谐振电容的函数，当它们以相同的频率振动时，谐振腔的电感性和电容性相互抵消，电路表现为纯电阻性4 5[13][15]。

变压器

变压器在LLC电源中用于电压转换，其原副边线圈匝数比决定了电压转换比例。在某些设计中，变压器还可以集成谐振电感，进一步优化谐振效果5 6。

二极管整流器

二极管整流器将变压器输出的交流电转换为直流电，以供负载使用。在某些情况下，可以实现零电流关断(ZCS)，减少整流二极管的损耗6[14][16]。

LLC电源的设计和优化

LLC电源的设计涉及到谐振电感、谐振电容、变压器、MOSFET等多个组件的选择和计算。谐振电感和谐振电容的选择关系到谐振频率和电源的效率，变压器的选择则影响到电压转换效率和功率密度1 2 3 4 5 6[7][8][9][10][11][12][13][14][15][16][17][18][19][20]。

谐振电感

谐振电感的选择应保证其在谐振频率下与谐振电容的容抗相等，从而实现最佳的谐振效果。谐振电感的设计往往需要与其他电路组件协同考虑，以实现尺寸最小化和成本优化5 6。

谐振电容

谐振电容的选择应确保其在谐振频率下具有足够的电容值，以维持谐振状态。谐振电容通常选用具有低损耗和高自愈能力的材料，如多层陶瓷电容器(MLCC)5 6。

变压器

变压器的设计需要考虑到其匝比、材料属性以及与谐振电感的整合程度。在设计中，变压器的励磁电感可以与谐振电感相结合，从而简化设计和优化性能5 6。

MOSFET

MOSFET的选择主要依据其耐压、电流能力以及开关损耗。在LLC电源中，MOSFET的开关频率和电压应力会影响其热管理和寿命1 2 3 4 5 6[7][8][9][10][11][12][13][14][15][16][17][18][19][20]。

结论

LLC电源作为一种高效的电源转换技术，在个人电子产品、电动车辆和工业电源系统等领域有着广泛的应用前景。其设计需要综合考虑谐振电感、谐振电容、变压器和MOSFET等多种组件的匹配和优化。随着技术的不断发展和创新，LLC电源将继续在提高能源转换效率和功率密度方面发挥重要作用。
